PM ステッピングモーター 小径タイプ

SMSH6-F20

外観

参考特性

外径
[mm]
6.0
長さ
[mm]
5.35
ステップ数 20
マグネット材質 ネオジウム鉄ボンド(N51)
絶縁抵抗値 (M)
[Ω/min]
1
絶縁耐圧 (AC)
[V/min]
100
ステップ角
[deg]
18.00
励磁方式 2-2相
絶縁種 CLASS E
動作温度範囲
下限
[℃]
-10
動作温度範囲
上限
[℃]
50
保存温度範囲
下限
[℃]
-25
保存温度範囲
上限
[℃]
60
動作湿度範囲RH
下限
[%]
5
動作湿度範囲RH
上限
[%]
85

※バイポーラのみ。ユニポーラはありません。
※結露なきこと。

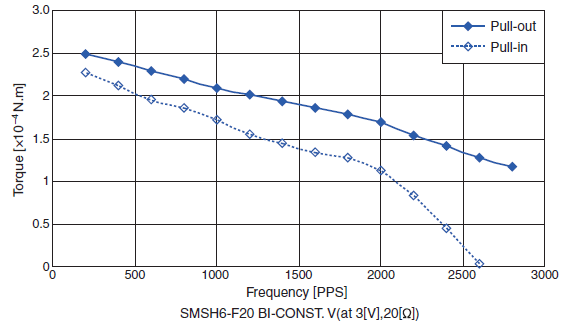

トルク特性

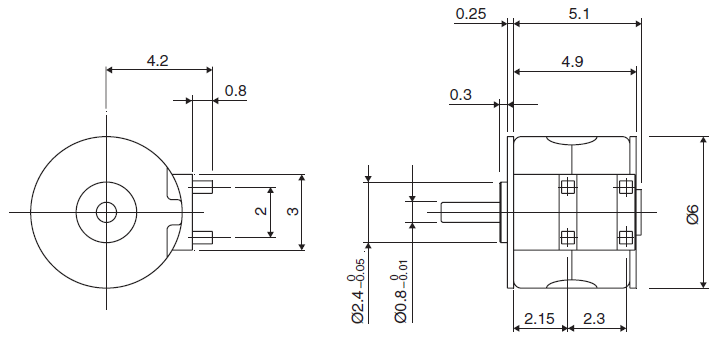

外観図

仕様

駆動方式 駆動電圧
[V]
巻線抵抗/相
[Ω]
駆動IC

用途

光学機器:デジタルカメラ、BD収差補正
通信機器:スマートフォン、タブレット
