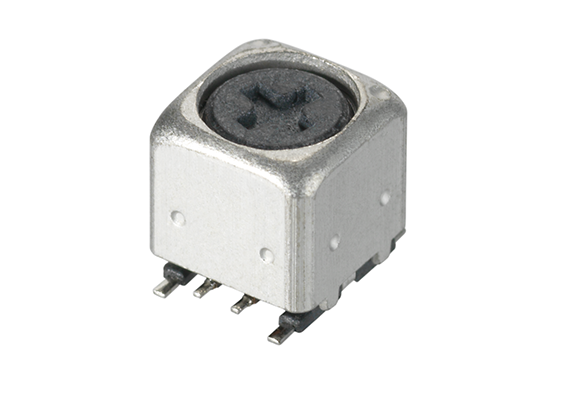

概要
車載の超音波センサー（コーナーセンサー、バックセンサー）駆動用回路に使用されるトランスです。
特長
１、可変型、固定型の両構造のラインナップあります
２、可変型はインダクタンス値の調整ができ、マイクのバラツキを吸収可能
３、電流値改善により長距離センサー用に対応、問題となる外部ノイズ特性を強化。

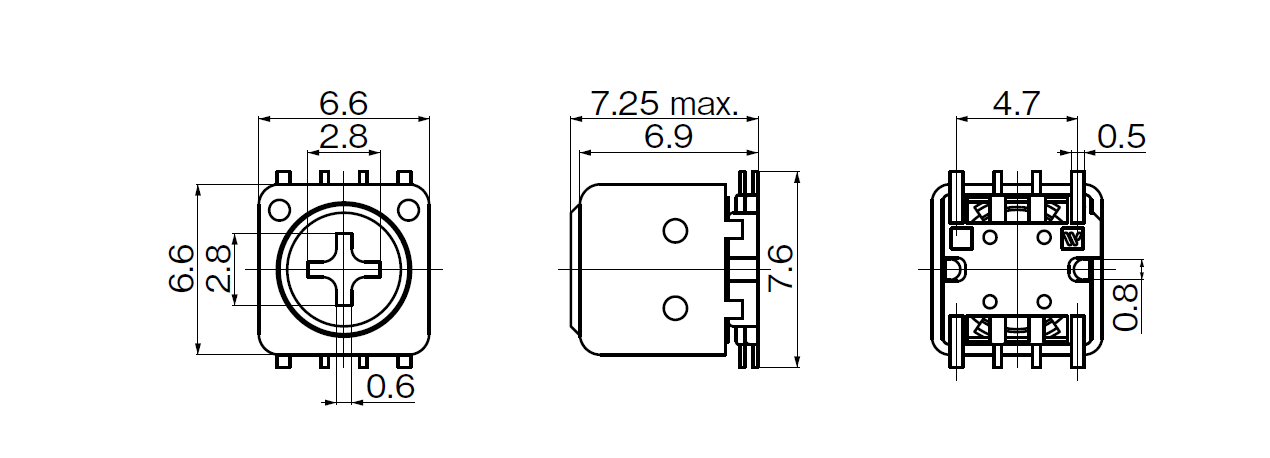

外形図
外形図
単位
mm
仕様
| インダクタンス 下限 [mH] |
インダクタンス 上限 [mH] |
使用周波数 下限 [MHz] |
使用周波数 上限 [MHz] |
無負荷 Q 下限 |
無負荷 Q 上限 |
F可変範囲 下限 [%] |
F可変範囲 上限 [%] |
L可変範囲 下限 [%] |
L可変範囲 上限 [%] |
内蔵可能容量 |
|---|---|---|---|---|---|---|---|---|---|---|
| 1.0 | 4.0 | 0.04 | 0.10 | 40 | 60 | -2 | 2 | -5 | 5 | - |
| インダクタンス 下限 [mH] |
インダクタンス 上限 [mH] |
使用周波数 下限 [MHz] |
使用周波数 上限 [MHz] |
無負荷 Q 下限 |
無負荷 Q 上限 |
F可変範囲 下限 [%] |
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1.0 | 4.0 | 0.04 | 0.10 | 40 | 60 | -2 |
| F可変範囲 上限 [%] |
L可変範囲 下限 [%] |
L可変範囲 上限 [%] |
内蔵可能容量 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | -5 | 5 | - |
梱包図面
| Q'ty [pcs./reel] |
Tape Dimensions A [mm] |
Tape Dimensions B [mm] |
Tape Dimensions C a [mm] |
Tape Dimensions C b [mm] |
Tape Dimensions D a [mm] |
Tape Dimensions D b [mm] |
Tape Dimensions E a [mm] |
Tape Dimensions E b [mm] |
Tape Dimensions F a [mm] |
Tape Dimensions F b [mm] |
Tape Dimensions G [mm] |
Tape Dimensions H a [mm] |
Tape Dimensions H b [mm] |
Reel Dimensions I a [mm] |
Reel Dimensions I b [mm] |
Reel Dimensions J a [mm] |
Reel Dimensions J b [mm] |
Reel Dimensions K a [mm] |
Reel Dimensions K b [mm] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 500 | 9.5 | 10.0 | 13.5 | 0.2 | 16 | 0.3 | 12 | 0.1 | 7.5 | 0.1 | 7.8 | 0.4 | 0.1 | Φ330 | Φ2 | 21.5 | 1 | 17.5 | 1 |
