概要

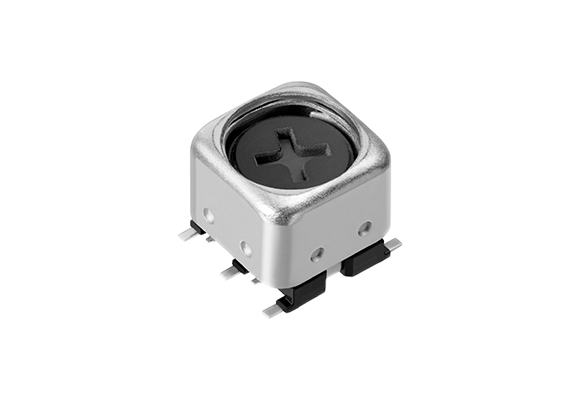

車載の超音波センサー（コーナーセンサー、バックセンサー）駆動用回路に使用されるトランスです。

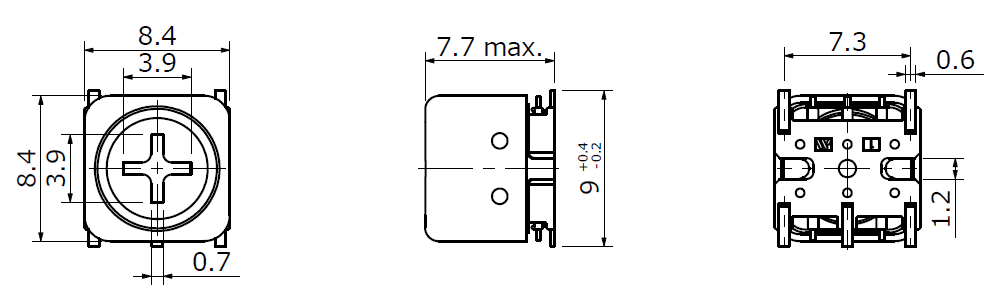

外形図
外形図
単位
仕様
| インダクタンス 下限 [mH] |
インダクタンス 上限 [mH] |
使用周波数 下限 [MHz] |
使用周波数 上限 [MHz] |
無負荷 Q 下限 |
無負荷 Q 上限 |
F可変範囲 下限 [%] |
F可変範囲 上限 [%] |
L可変範囲 下限 [%] |
L可変範囲 上限 [%] |
内蔵可能容量 |
|---|---|---|---|---|---|---|---|---|---|---|
| 0.1 | 3.0 | 0.01 | 0.10 | 10 | 70 | -2 | 2 | -5 | 5 | - |
| インダクタンス 下限 [mH] |
インダクタンス 上限 [mH] |
使用周波数 下限 [MHz] |
使用周波数 上限 [MHz] |
無負荷 Q 下限 |
無負荷 Q 上限 |
F可変範囲 下限 [%] |
|---|---|---|---|---|---|---|
| 0.1 | 3.0 | 0.01 | 0.10 | 10 | 70 | -2 |
| F可変範囲 上限 [%] |
L可変範囲 下限 [%] |
L可変範囲 上限 [%] |
内蔵可能容量 |
|---|---|---|---|
| 2 | -5 | 5 | - |
