ASR

単列 自己調心

インナーレースとアウターレースの間にリテーナーによって保持されたローラー（ころ）が組み込まれた構造で自己調心が可能なベアリングです。ローラーが一列である単列形と二列である複列形のベアリングがあり、通常のスフェリカル/ロッドエンドベアリングと比較して始動トルクが低くなることが特長です。航空機のフライトコントロール関連などの重要部品に使用されます。

  • 以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

    スクロールできます

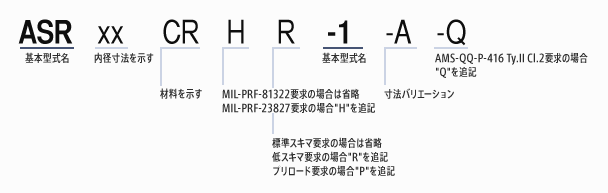

    型式番号

    B +.0000/-.0005
    [Inch]

    D +.000/-.050
    [Inch]

    W +.000/-.005
    [Inch]

    H +.000/-.015
    [Inch]

    A ±.005
    [Inch]

    P°下限

    静定格荷重 ラジアル
    [LBS]

    静定格荷重 アキシャル
    [LBS]

    揺動荷重
    [LBS]

    質量
    [LBS]

    内部すきま 標準ラジアルすきま
    下限
    [Inch]

    内部すきま 標準ラジアルすきま
    上限
    [Inch]

    内部すきま 低ラジアルすきま
    下限
    [Inch]

    内部すきま 低ラジアルすきま
    上限
    [Inch]

    内部すきま プリロード ラジアル
    下限
    [LBS]

    内部すきま プリロード ラジアル
    上限
    [LBS]

    MS NO.

    (注釈)
    ASR3-1 0.1900 1.0000 0.500 0.344 0.420 10.0 3000 300 2650 0.07 0.0006 0.0014 MS21431-3
    ASR3-1A 0.1900 1.0000 0.500 0.344 0.420 10.0 3000 300 2650 0.07 0.0006 0.0014 0.0002 0.0010 0 120
    ASR4-1 0.2500 1.0000 0.500 0.344 0.420 10.0 3000 300 2650 0.06 0.0006 0.0014 MS21431-4
    ASR4-1A 0.2500 1.0000 0.500 0.344 0.420 10.0 3000 300 2650 0.06 0.0006 0.0014 0.0002 0.0010 0 120
    ASR4-2A 0.2500 0.7500 0.313 0.250 0.384 5.0 1200 120 1000 0.03 0.0006 0.0014 0.0002 0.0010 0 48
    ASR4-3A 0.2500 0.8750 0.313 0.250 0.520 5.0 2060 200 1710 0.04 0.0006 0.0014 0.0002 0.0010 0 82
    ASR4-4A 0.2500 0.9014 0.484 0.335 0.380 10.0 1900 190 1580 0.05 0.0006 0.0014 0.0002 0.0010 0 76
    ASR5-1 0.3125 1.2500 0.588 0.375 0.550 10.0 4210 420 3490 0.12 0.0006 0.0014 MS24431-5
    ASR5-1A 0.3125 1.2500 0.558 0.375 0.550 10.0 4210 420 3490 0.12 0.0006 0.0014 0.0002 0.0010 0 168
    ASR6-1 0.3750 1.4375 0.620 0.469 0.660 10.0 6160 610 5120 0.17 0.0006 0.0014 MS21431-6
    ASR6-1A 0.3750 1.4375 0.620 0.469 0.660 10.0 6160 610 5120 0.17 0.0006 0.0014 0.0002 0.0010 0 246
    ASR6-2A 0.3750 0.8750 0.313 0.250 0.520 5.0 2060 200 1710 0.04 0.0006 0.0014 0.0002 0.0010 0 82
    ASR6-3A 0.3750 1.5000 0.660 0.578 0.800 5.0 8890 880 7380 0.16 0.0006 0.0014 0.0002 0.0010 0 356
    ASR7-1 0.4375 1.5000 0.812 0.625 0.660 10.0 7900 790 6550 0.30 0.0006 0.0014 MS21431-7
    ASR7-1A 0.4375 1.5000 0.812 0.625 0.660 10.0 7900 790 6550 0.30 0.0006 0.0014 0.0002 0.0010 0 316
    ASR8-1 0.5000 1.6250 0.750 0.687 0.810 2.5 11900 1190 9940 0.37 0.0006 0.0014 MS21431-8
    ASR8-1A 0.5000 1.6250 0.750 0.687 0.810 2.5 11900 1190 9940 0.37 0.0006 0.0014 0.0002 0.0010 0 476
    ASR9-2A 0.5625 1.6250 0.750 0.687 0.810 2.5 11900 1190 9940 0.35 0.0006 0.0014 0.0002 0.0010 0 476
    ASR10-2A 0.6250 1.1250 0.313 0.250 0.770 3.5 2130 210 1760 0.05 0.0006 0.0014 0.0002 0.0010 0 85
    ASR10-3A 0.6250 1.1250 0.375 0.315 0.770 3.5 3920 390 3260 0.06 0.0006 0.0014 0.0002 0.0010 0 157
    ASR16-2A 1.0000 2.0000 0.812 0.625 1.325 5.0 14900 1490 12300 0.48 0.0006 0.0014 0.0002 0.0010 0 596
    ASR22-2A 1.3750 2.7500 0.650 0.500 1.860 1.0 17900 1790 14800 0.64 0.0008 0.0016 0.0004 0.0012 0 716 *D: tolerance Inch:+.0000/-.0007
    ASR3CR-1 0.1900 1.0000 0.500 0.344 0.420 10.0 3000 300 2650 0.07 0.0006 0.0014 MS21431-3
    ASR3CR-1A 0.1900 1.0000 0.500 0.344 0.420 10.0 3000 300 2650 0.07 0.0006 0.0014 0.0002 0.0010 0 120
    ASR4CR-1 0.2500 1.0000 0.500 0.344 0.420 10.0 3000 300 2650 0.06 0.0006 0.0014 MS21431-4
    ASR4CR-1A 0.2500 1.0000 0.500 0.344 0.420 10.0 3000 300 2650 0.06 0.0006 0.0014 0.0002 0.0010 0 120
    ASR4CR-2A 0.2500 0.7500 0.313 0.250 0.384 5.0 1200 120 1000 0.03 0.0006 0.0014 0.0002 0.0010 0 48
    ASR4CR-3A 0.2500 0.8750 0.313 0.250 0.520 5.0 2060 200 1710 0.04 0.0006 0.0014 0.0002 0.0010 0 82
    ASR4CR-4A 0.2500 0.9014 0.484 0.335 0.380 10.0 1900 190 1580 0.05 0.0006 0.0014 0.0002 0.0010 0 76
    ASR5CR-1 0.3125 1.2500 0.588 0.375 0.550 10.0 4210 420 3490 0.12 0.0006 0.0014 MS24431-5
    ASR5CR-1A 0.3125 1.2500 0.558 0.375 0.550 10.0 4210 420 3490 0.12 0.0006 0.0014 0.0002 0.0010 0 168
    ASR6CR-1 0.3750 1.4375 0.620 0.469 0.660 10.0 6160 610 5120 0.17 0.0006 0.0014 MS21431-6
    ASR6CR-1A 0.3750 1.4375 0.620 0.469 0.660 10.0 6160 610 5120 0.17 0.0006 0.0014 0.0002 0.0010 0 246
    ASR6CR-2A 0.3750 0.8750 0.313 0.250 0.520 5.0 2060 200 1710 0.04 0.0006 0.0014 0.0002 0.0010 0 82
    ASR6CR-3A 0.3750 1.5000 0.660 0.578 0.800 5.0 8890 880 7380 0.16 0.0006 0.0014 0.0002 0.0010 0 356
    ASR7CR-1 0.4375 1.5000 0.812 0.625 0.660 10.0 7900 790 6550 0.30 0.0006 0.0014 MS21431-7
    ASR7CR-1A 0.4375 1.5000 0.812 0.625 0.660 10.0 7900 790 6550 0.30 0.0006 0.0014 0.0002 0.0010 0 316
    ASR8CR-1 0.5000 1.6250 0.750 0.687 0.810 2.5 11900 1190 9940 0.37 0.0006 0.0014 MS21431-8
    ASR8CR-1A 0.5000 1.6250 0.750 0.687 0.810 2.5 11900 1190 9940 0.37 0.0006 0.0014 0.0002 0.0010 0 476
    ASR9CR-2A 0.5625 1.6250 0.750 0.687 0.810 2.5 11900 1190 9940 0.35 0.0006 0.0014 0.0002 0.0010 0 476
    ASR10CR-2A 0.6250 1.1250 0.313 0.250 0.770 3.5 2130 210 1760 0.05 0.0006 0.0014 0.0002 0.0010 0 85
    ASR10CR-3A 0.6250 1.1250 0.375 0.315 0.770 3.5 3920 390 3260 0.06 0.0006 0.0014 0.0002 0.0010 0 157
    ASR16CR-2A 1.0000 2.0000 0.812 0.625 1.325 5.0 14900 1490 12300 0.48 0.0006 0.0014 0.0002 0.0010 0 596
    ASR22CR-2A 1.3750 2.7500 0.650 0.500 1.860 1.0 17900 1790 14800 0.64 0.0008 0.0016 0.0004 0.0012 0 716

  • スクロールできます

    (型式番号)

    外輪

    内輪

    ローラー

    シールド

    シール
    ASR 52100 カドミめっき
    (AMS-QQ-P-416 Ty.I, Cl.2)    		 52100 カドミめっき
    (AMS-QQ-P-416 Ty.I, Cl.2)    		 52100 300 又は 400 CRES PTFE/グラス
    ASR-CR 440C カドミめっき
    (AMS-QQ-P-416 Ty.II, Cl.2)    		 440C カドミめっき
    (AMS-QQ-P-416 Ty.II, Cl.2)    		 440C 300 又は 400 CRES PTFE/グラス

  • 1. ハイライトの部分はAS8914適用型式。
    2. ステンレスシリーズの許容荷重はミネベアミツミに御相談下さい。
    3. めっきは、内径を除く露出面。
