小型ブラシレスモーター

BKL5高速仕様

概要

3相アウターローター型DCブラシレスモーター
軸受:含油メタル、ボールベアリングを選択可能
接続:ご要望に対応
ディテントトルク:ご要望に応じてディテントトルクを調整可能
インターフェース:巻線端子
ホール素子またはホールICの入出力端子
回路:駆動回路の搭載も対応可
シャフト:長さ変更、Dカット形状、ギア追加等、対応可能
軸出力方向は上下を選択可能

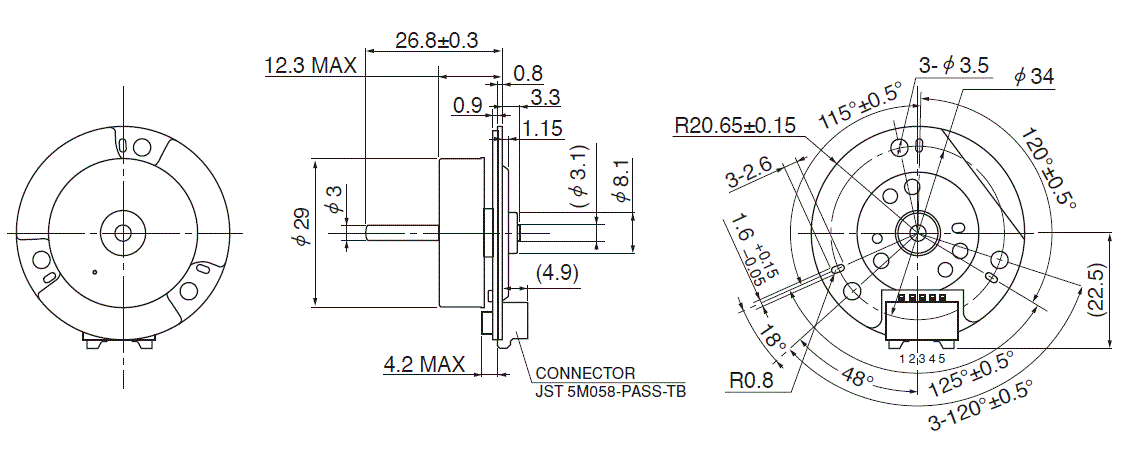

外観図

仕様

外径
[mm]
無負荷回転数
[r/min]
最大効率
[%]
最大効率時回転数
[r/min]
連続運転可能範囲
29.0 26000 67(at 15mN・m) 21000 <4A rms

※値は12V時の代表特性です。

お客様のご要望に応じたカスタム対応品となりますので詳細仕様及び受注ロットについては弊社営業にお問い合わせ下さい。

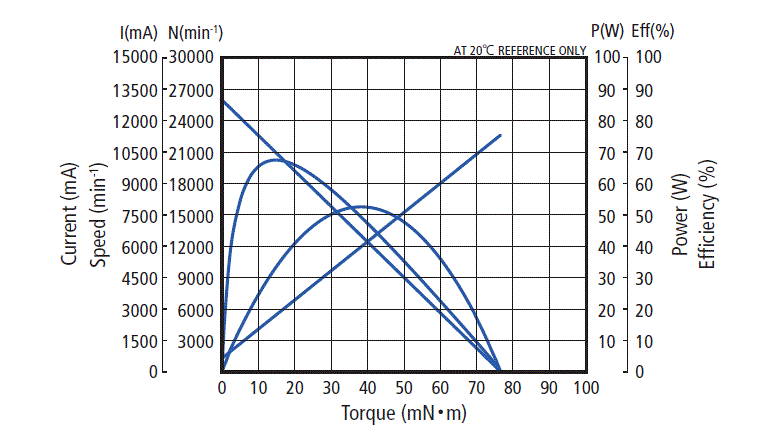

特性図
