リチウムイオン2次電池保護ICは高耐圧CMOSプロセスによるリチウムイオン/リチウムポリマ2次電池の過充電、過放電および過電流保護ICです。リチウムイオン/リチウムポリマー2次電池の過充電、過放電、放電過電流、充電過電流及び短絡の検出が可能です。内部回路は電圧検出器、短絡検出回路、基準電圧源、発振回路、カウンタ回路、論理回路等から構成されています。

概要

MC3761シリーズは保護ICとMOS-FETを1つのパッケージに内蔵したリチウムイオン/リチウムポリマ 二次電池の保護用ICです。リチウムイオン/リチウムポリマ 電池1セルの過充電、過放電、放電過電流、短絡、充電過電流の検出が可能です。

  • 1セル用

  • (1)各種検出/復帰電圧の選択範囲と精度
     ● 過充電検出電圧 4.2V~4.70V, 5mVステップ 精度±20mV
     ● 過充電復帰電圧 Vdet1 ~ Vdet1-0.4V, 100mVステップ 精度-30/+20mV(Vdet1=Vrel1)
      精度±30mV(Vdet1≠Vrel1
     ● 過放電検出電圧 2.00V~3.30V, 50mVステップ 精度±30mV
     ● 過放電復帰電圧 Vdet2 ~ Vdet2+0.4V, 100mVステップ 精度-30/+40mV(Vdet2=Vrel2)
      精度±90mV(Vdet2≠Vrel2)
     ●放電過電流検出電圧 +8mV~+110mV, 1mVステップ 精度*1
      (放電過電流検出電流 0.140A~1.95A)
     ●放電過電流復帰電圧 VDD-0.7V , VREF , Vdet3から選択可能
     ●充電過電流検出電圧 -8mV~-100mV, 1mVステップ 精度*1
      (充電過電流検出電流 0.140A~1.75A)
     ●短絡検出電圧 0.040V~0.700V, 5mVステップ 精度±20~50mV

    (2)各種検出遅延時間の選択範囲
     ●過充電検出遅延時間 1.0s 固定
     ●過放電検出遅延時間 20ms, 96ms,144msから選択可能
     ●放電過電流検出遅延時間 6ms, 8ms, 12ms, 16ms, 20ms, 32ms,128ms, 256ms, 512msから選択可能
     ●充電過電流検出遅延時間 8ms, 16ms, 32msから選択可能
     ●短絡検出遅延時間 150us ~ 550us, 50usステップ

    (3)0V電池への充電機能 「禁止」/「許可」の選択が可能

    (4)低消費電流
     ● 通常動作モード時 Typ. 1.0μA, Max. 1.4μA
     ● スタンバイモード時 Max. 0.025μA( 過放電ラッチ機能「あり」の場合)
    Max. 0.550μA( 過放電ラッチ機能「なし」の場合)

    (5)MOS-FET特性 ソース・ソース間オン抵抗 Typ. 56.5mΩ (@VDD=3.5V)

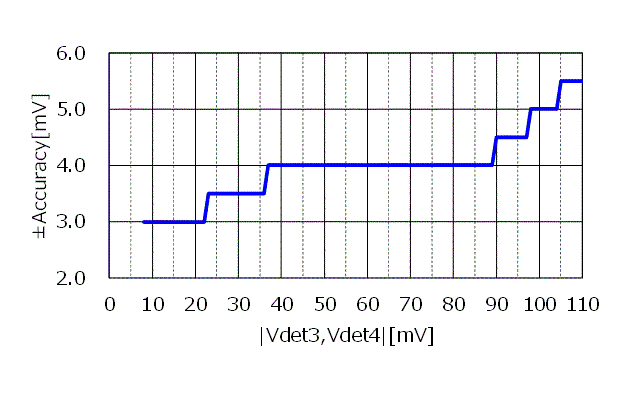

    ※1 過電流検出精度

  • 以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

    スクロールできます

    製品名

    パッケージ

    0V 充電

    過充電
    検出電圧
    [V]

    過充電
    復帰電圧
    [V]

    過放電
    検出電圧
    [V]

    過放電
    復帰電圧
    [V]

    放電過電流
    検出電圧
    [V]

    充電過電流
    検出電圧
    [V]

    短絡
    検出電圧
    [V]

    過充電
    検出遅延時間
    [s]

    過放電
    検出遅延時間
    [ms]

    放電過電流
    検出遅延時間
    [ms]

    充電過電流
    検出遅延時間
    [ms]

    短絡
    検出遅延時間
    [ms]

    放電過電流
    遮断電流
    [A]

    充電過電流
    遮断電流
    [A]

    MC3761PK1HAU PLP-6J 禁止 4.280 4.180 2.700 2.700 0.030 -0.0300 0.060 1.000 96.0 20.0 8.0 0.300 0.530 0.535
    MC3761PK2HAU PLP-6J 禁止 4.430 4.130 3.000 3.000 0.019 -0.0120 0.055 1.000 96.0 20.0 8.0 0.300 0.335 0.215
    MC3761PJ2HAU PLP-6J 許可 4.380 4.180 2.800 2.800 0.056 -0.0560 0.140 1.000 20.0 12.0 16.0 0.400 1.010 1.020
    MC3761AJ2HAU PLP-6J 許可 4.455 4.255 2.800 3.200 0.110 -0.1000 0.270 1.000 96.0 12.0 8.0 0.300 1.945 1.785
    MC3761AJ3HAU PLP-6J 許可 4.225 4.025 2.800 3.200 0.037 -0.0360 0.080 1.000 96.0 12.0 8.0 0.300 0.655 0.645
    MC3761EJ1HAU PLP-6J 許可 4.525 4.525 2.700 2.700 0.020 -0.0330 0.080 1.000 96.0 512.0 8.0 0.250 0.360 0.600
    MC3761EK1HAU PLP-6J 禁止 4.410 4.410 2.700 2.700 0.017 -0.0170 0.047 1.000 20.0 128.0 8.0 0.200 0.305 0.310
    MC3761PK4HAU PLP-6J 禁止 4.475 4.375 2.700 2.700 0.017 -0.0170 0.150 1.000 20.0 128.0 8.0 0.150 0.305 0.310
    MC3761PK6HAU PLP-6J 禁止 4.475 4.375 2.700 2.700 0.017 -0.0170 0.150 1.000 96.0 256.0 8.0 0.150 0.305 0.310
    MC3761PJ4HAU PLP-6J 許可 4.270 4.070 3.000 3.000 0.050 -0.0530 0.120 1.000 96.0 12.0 8.0 0.500 0.900 0.965
    MC3761FK1HAU PLP-6J 禁止 4.280 4.180 2.700 3.000 0.019 -0.0240 0.060 1.000 96.0 20.0 8.0 0.300 0.335 0.435
