電磁石の作用を利用して動作する製品で、クラッチは動力を伝達・遮断、ブレーキは回転運動を制動・保持させる機能を持っています。
-
-
-
-
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます

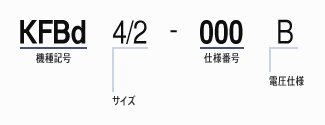

型式
最大回転速度
[min-1]質量
[kg]動クラッチトルク
[N･m]静クラッチトルク
[N･m]動ブレーキトルク
[N･m]静ブレーキトルク
[N･m]コイル 20℃ 電圧 DC
[V]コイル 20℃ 入力
[W]コイル 20℃ 電流
[A]適用ブラシサイズ
空隙 吸引時
[mm]空隙 解放時
[mm]KFBd4/2 1800 12.10 40 44 20 22 24 48.0 1.99 Gr05 0.5 1.0 KFBd6.3/3 1800 15.30 63 70 30 33 24 71.0 2.95 Gr10 0.5 1.0 KFBd10/5 1800 19.60 100 110 50 55 24 73.0 3.06 Gr10 0.5 1.0 KFBd16/8 1800 35.00 60 180 80 88 24 81.2 3.38 Gr10 0.6 1.2 KFBd25/12 1800 42.00 250 280 120 132 24 82.1 3.42 Gr10 0.6 1.2 KFBd40/20 1800 63.00 400 440 200 220 24 133.0 5.55 Gr10 0.6 1.2 KFBd63/30 1800 87.00 630 690 300 330 24 156.0 6.50 Gr10 0.6 1.2 KFBd100/50 1800 139.00 1000 1100 500 550 110 203.0 1.85 Gr10 0.6 1.2 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
直径 A
[mm]直径 B
[mm]直径 C
[mm]直径 D h6
[mm]直径 D ねじ
[mm]直径 D1 H7
[mm]直径 E h8
[mm]直径 F
[mm]直径 G H8
[mm]直径 H
[mm]KFBd4/2 180 80.0 165 25 - 30 136 120.0 130 114 KFBd6.3/3 195 90.0 180 30 - 35 145 130.0 135 116 KFBd10/5 212 100.0 196 35 - 40 164 148.0 150 128 KFBd16/8 255 115.0 225 40 M40×1.5 45 190 170.0 180 150 KFBd25/12 285 120.0 245 45 M45×1.5 50 200 180.0 200 155 KFBd40/20 315 130.0 265 50 M50×1.5 55 220 195.0 210 170 KFBd63/30 365 150.0 310 60 M60×2 65 255 230.0 255 210 KFBd100/50 420 175.0 350 70 M70×2 75 290 260.0 290 240 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
長さ L
[mm]長さ M
[mm]長さ N
[mm]長さ O
[mm]長さ P
[mm]長さ Q
[mm]長さ R
[mm]長さ U
[mm]長さ V
[mm]長さ W
[mm]KFBd4/2 98.0 31.0 51.0 90.0 12.0 2.0 2.0 7.0 9.0 6 KFBd6.3/3 11.0 36.0 58.0 102.0 15.0 5.0 2.0 7.0 7.5 7 KFBd10/5 120.0 40.0 67.0 112.0 15.0 5.0 2.0 7.0 9.5 7 KFBd16/8 135.0 51.0 88.0 8.0 16.0 3.0 5.0 15.0 9.0 8 KFBd25/12 142.0 56.0 90.0 8.0 16.0 5.0 5.0 15.0 8.0 8 KFBd40/20 168.0 63.0 110.0 9.0 16.0 5.0 6.0 15.0 9.0 8 KFBd63/30 178.0 73.0 110.0 9.0 16.0 5.0 6.0 15.0 9.0 8 KFBd100/50 205.0 85.0 124.0 11.0 17.0 5.0 8.0 15.0 11.0 8 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
慣性モーメントJ 駆動側
[×10-2kg･m2]慣性モーメントJ 被駆動側
[×10-2kg･m2]取付穴 T
アーマチュアキー溝 X
[mm]アーマチュアキー溝 Y H7
[mm]取付タップ 穴の深さ
[mm]取付タップ S
KFBd4/2 0.0070 0.0275 4-Φ9 36.6 8 14 4-M8 KFBd6.3/3 0.0095 0.0425 4-Φ9 42.6 10 15 4-M8 KFBd10/5 0.0145 0.0675 6-Φ9 47.6 10 15 6-M8 KFBd16/8 0.0375 0.1375 4-Φ9 52.6 12 20 4-M8 KFBd25/12 0.0575 0.2125 4-Φ9 57.6 12 20 4-M8 KFBd40/20 0.0975 0.3800 6-Φ9 65.6 15 20 6-M8 KFBd63/30 0.2280 0.6680 4-Φ9 77.6 18 20 4-M8 KFBd100/50 0.4900 1.4380 6-Φ9 87.6 20 25 6-M8 -
1.本品には電源投入時に定格の2~4倍の電圧を印加する（約1.0s）過励磁方式の電源をご使用ください。
（電源装置については電磁クラッチ/ブレーキ用電源装置をご参照の上、別途ご用命願います。）
2.給電部品は付属致しませんので電磁クラッチ/ブレーキ用電装品をご参照の上、別途ご用命願います。 -
