外観図

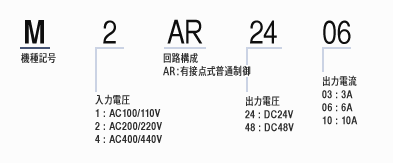

型式番号例
仕様
| 型式 | 入力電圧 AC [V] |
出力電圧 DC [V] |
最大出力電流 [A] |
|---|
寸法
| 型式 | 寸法 a [mm] |
寸法 b [mm] |
寸法 d [mm] |
寸法 A [mm] |
寸法 B [mm] |
寸法 C [mm] |
寸法 H [mm] |
|---|
注記
・2点鎖線内は当社の製作範囲に含みません。
・()はコイル電圧48Vの仕様です。
・◎は端子番号を示します。
T：トランス CD：シリコン整流スタック RV：バリスター F：ヒューズ
入力電圧範囲：AC200/220V ±10% 50/60Hz
周囲温度：-10℃～+40℃
消弧回路：クラッチ又はブレーキは誘導負荷なので操作接点を開放する際に非常に大きな逆電圧が発生し操作接点を損傷しますから消弧回路を設けてください。
