1. 回転機器
  2. 電磁クラッチ/ブレーキ

MCAタイプ

乾式単板オープン形クラッチ

電磁石の作用を利用して動作する製品で、クラッチは動力を伝達・遮断、ブレーキは回転運動を制動・保持させる機能を持っています。

  • 以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

    スクロールできます

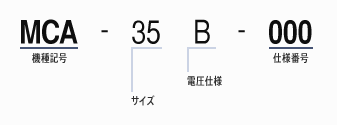

    型式

    質量
    [kg]

    静摩擦トルク
    [N・m]

    電圧 DC
    [V]

    入力 (20℃)
    [W]

    MCA-30 150.00 0.25 12, 24 4.5
    MCA-35 200.00 0.5 12, 24 5.8
    MCA-45 350.00 1 12, 24 6
    MCA-50 500.00 2 12, 24 6
  • 以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

    スクロールできます

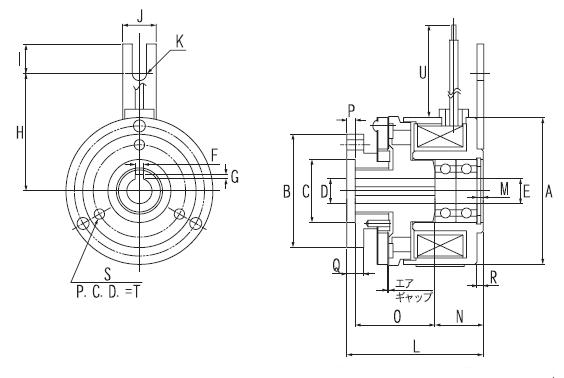

    型式

    寸法 エアギャップ
    [mm]

    寸法 A
    [mm]

    寸法 B
    [mm]

    寸法 C H7
    [mm]

    寸法 D H7
    [mm]

    寸法 E
    [mm]

    寸法 F
    [mm]

    寸法 G
    [mm]

    寸法 H
    [mm]

    寸法 I
    [mm]

    寸法 J
    [mm]

    寸法 K
    [mm]

    寸法 L
    [mm]

    寸法 M
    [mm]

    寸法 N
    [mm]

    寸法 O
    [mm]

    寸法 P
    [mm]

    寸法 Q
    [mm]

    寸法 R
    [mm]

    寸法 S
    [mm]

    寸法 T (P.C.D.)
    [mm]

    寸法 U
    [mm]

    MCA-30 0.3 φ35 φ27 +0.018
    φ15 -0
    +0.012
    φ6 -0
    φ6 2 0.9 28 7 8 φ3.4 32.5 1.5 10 19 2 4 1.5 3×M3 φ40 ±0.3 150 min
    MCA-35 0.3 φ40 φ27 +0.018
    φ15 -0
    +0.012
    φ6 -0
    φ6 2 0.9 30 5 8 φ3.2 32.5 1.5 10 19 2 4 1.5 3×M3 φ40 ±0.3 200 min
    MCA-45 0.3 φ46 φ35 +0.021
    φ22 -0
    +0.015
    φ8 -0
    φ8 2.5 0.9 38 5 10 φ4.5 40.8 1.5 14 22.8 2.5 6 1.5 3×M3 φ52 ±0.3 150 min
    MCA-50 0.3 φ53 φ46 +0.021
    φ26 -0
    +0.015
    φ10 -0
    φ10 4 1.5 40 5 10 φ4.2 45 1.5 16 24.5 3 6 1.5 3×M4 φ63 ±0.5 300 min
  • 以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

    スクロールできます

    型式

    慣性モーメントJ シャフト①
    [×10-5kg・m2]

    慣性モーメントJ シャフト②
    [×10-5kg・m2]

    MCA-30 0.4900 0.4300
    MCA-35 0.7200 0.7300
    MCA-45 1.6000 1.4300
    MCA-50 4.0000 2.0000
  • 1.35型寸法Kは、φ3.4ではなく、3.4幅のUカット穴です。
    2.静摩擦トルク及び寸法Lは、エアギャップを0.3に設定したときのものです。
