電磁石の作用を利用して動作する製品で、クラッチは動力を伝達・遮断、ブレーキは回転運動を制動・保持させる機能を持っています。
-
-
-
-
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
質量
[kg]静摩擦トルク
[N･m]電圧 DC
[V]入力 (20℃)
[W]MCMB-30 250.00 0.25×2 12, 24 4.4×2 MCMB-40 450.00 0.8×2 12, 24 6×2 MCMB-50 1200.00 2×2 12, 24 6×2 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます

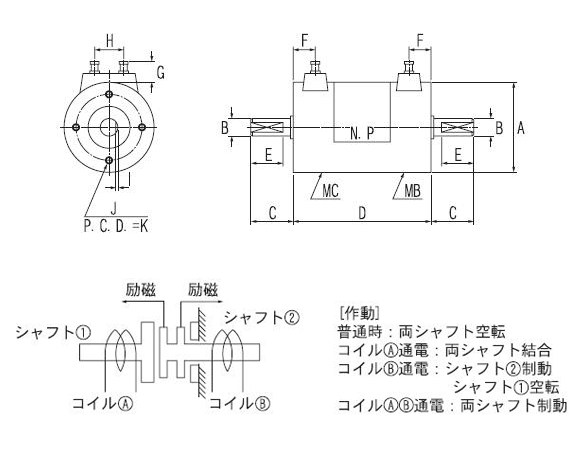

型式
寸法 A
[mm]寸法 B h7(軸径)
[mm]寸法 C
[mm]寸法 D
[mm]寸法 E
[mm]寸法 F
[mm]寸法 G
[mm]寸法 H
[mm]寸法 I
[mm]寸法 J (両側)
[mm]寸法 K (P.C.D.)
[mm]MCMB-30 φ33 +0
φ6 -0.01215 50 12 8 10 max 10 0.5 M3 深さ4 φ25 ±0.2 MCMB-40 φ44 +0
φ6 -0.01215 61 12 13 10 max 12 0.5 M4 深さ4 φ30 ±0.2 MCMB-50 φ60 +0
φ10 -0.01520 84 15 15 250 min(注 リード線) - 1 M4 深さ5 φ40 ±0.2 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
慣性モーメントJ シャフト①
[×10-5kg･m2]慣性モーメントJ シャフト②
[×10-5kg･m2]MCMB-30 0.1700 0.2500 MCMB-40 0.4600 0.8500 MCMB-50 2.7500 4.2500 -
50型はリード線です。
-
