電磁石の作用を利用して動作する製品で、クラッチは動力を伝達・遮断、ブレーキは回転運動を制動・保持させる機能を持っています。
-
-
-
-
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
質量
[kg]静摩擦トルク
[N･m]電圧 DC
[V]入力 (20℃)
[W]MBO-30 100.00 0.25 12, 24 4.4 MBO-40 180.00 0.8 12, 24 6 MBO-45 280.00 1 12, 24 6 MBO-50 400.00 2 12, 24 6 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます

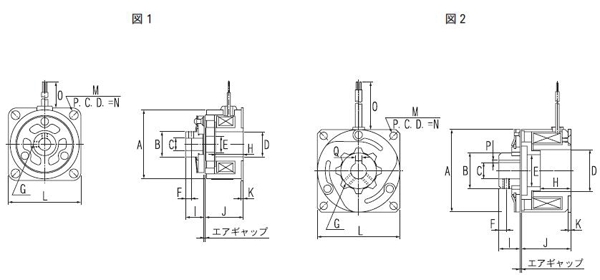

型式
寸法 エアギャップ
[mm]寸法 A
[mm]寸法 B
[mm]寸法 C H7
[mm]寸法 D H7
[mm]寸法 E
[mm]寸法 F
[mm]寸法 G
[mm]寸法 H
[mm]寸法 I
[mm]寸法 J
[mm]寸法 K
[mm]寸法 L
[mm]寸法 M
[mm]寸法 N (P.C.D.)
[mm]寸法 O
[mm]寸法 P
[mm]寸法 Q
[mm]MBO-30 0.3 φ33 φ12 +0.012
φ6 -0+0.018
φ12 -0φ8 3 2×M3 13.5 9 18.1 1 □35 4×φ4 φ40 ±0.3 150 min - - MBO-40 0.3 φ40 φ13 +0.012
φ6 -0+0.018
φ15 -0φ10 3.5 2×M3 17 10 23 1.6 □45 4×φ4.5 φ52 ±0.3 150 min - - MBO-45 0.3 φ46 φ20 +0.015
φ8 -0+0.018
φ12 -0φ18.5 4 2×M4 15.5 12 27.5 1.5 □46 4×φ4.5 φ56 ±0.5 250 min 0.9 2.5 MBO-50 0.3 φ53 φ22 +0.015
φ10 -0+0.021
φ26 -0φ20 5 2×M4 19 14 30.5 1.5 □53 4×φ4.5 φ63 ±0.5 250 min 1.5 4 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
慣性モーメントJ
[×10-5kg･m2]MBO-30 0.1300 MBO-40 0.3500 MBO-45 1.1300 MBO-50 2.5000 -
1.静摩擦トルクは、エアギャップを0.3に設定したときのものです。
2.寸法Gは、六角穴付止ネジです。 -
