３方向の並進力を検出するセンサーです。
簡単な構造であることから、小型化が可能で把持力検出等の用途に最適です。
ベクトルセンサーを使用する事で、力の方向の検出も可能です。
専用のトランスミッターを接続して使用すれば、制御機器との接続も簡単に行う事ができます。
特長

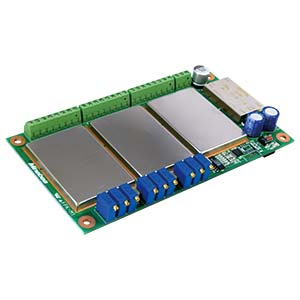

■プリント基板タイプ
■アナログ出力 (DC±5 V)
-
-
スクロールできます
仕様名
仕様内容
ブリッジ電源 DC5 V±0.15 V 適用変換器 ベクトルセンサー Fx/Fy/Fz出力 (120Ωハーフブリッジ) 1台接続可能 入力範囲 ±300 ×10⁻⁶ひずみ ~ ±5 000 ×10⁻⁶ひずみ 出力 定格で±DC5 V出力 出力負荷抵抗 2 kΩ以上 感度調整範囲 Fx / Fy : 650倍 1/1～1/2を調整
Fz : 6 900倍 1/1～1/2を調整零点調整範囲 粗調整 ±3 000 μst 、微調整 ±300 μst 非直線性 0.05 %F.S. 温度による影響 零点 ±0.1 μV/℃ (入力換算)、感度 ±0.01 %F.S./℃ CALIB Fx / Fy : 3 000 ×10⁻⁶ひずみ±15 ×10⁻⁶ひずみ
Fz : 300 μst±1.5 ×10⁻⁶ひずみ周波数応答範囲 約100 Hz (-3 dB±1 dB) 使用温度湿度範囲 －10 ℃～50 ℃、85 %RH以下 (結露なきこと) 電源 DC24 V (DC18 V～36 V)、120 mA 外形寸法 (WxHxD) 140 x 75 x 15 (mm) 質量 約100 g -
カスタム
- ※カスタム製品は量産を前提としております。少ロットの場合は要相談となります。
