ステッピングモーターのうち、プリンターやコピー機、その他OA機器などを主な用途とする、高速性のある外径25mm以上の製品を取り扱っています。
ステータに珪素鋼鈑を、ローターにネオジムボンド磁石を使用し、磁気回路の最適化をはかることによって高速、高トルク、高効率を実現しています。また、高周波域での高トルク維持、発熱の低減、入力電力の低減、ダウンサイジング可能などの優位性があります。
代替品
M42SP-12NK
-
-
1. 高応答性を実現。
2. 高出力トルク。
3. 優れた走行静粛性・安定性を実現。 -
定格電圧
[DC V]使用電圧範囲
下限
[DC V]使用電圧範囲
上限

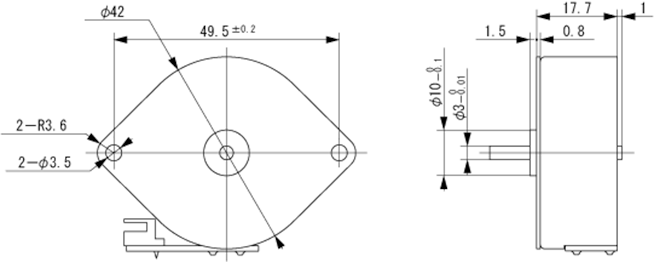

[DC V]外径
[mm]長さ
[mm]ステップ数
ステップ角
[deg]ホールディングトルク

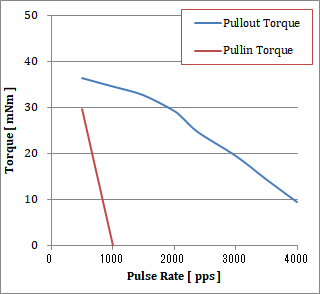

プルアウトトルク
プルイントルク
最大応答周波数
[pps]最大自起動周波数
[pps]定格電流／相(Peak)
[mA]励磁方式
巻線抵抗／相
[Ω]巻線抵抗注釈
絶縁種
24 21.6 26.4 42.0 17.70 48 7.50 40.0mN･m 29.0mN･m/2000pps 30.0mN･m/500pps 5300 820 600 2-2 Phase excitation (Bipolar driving) 4.5 ±10% Class E insulation -
-
-
プリンター、複合機、コピー機、FAX等
-
