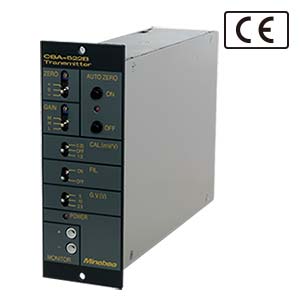

トランスミッタ CSA-522B

ひずみゲージ式センサ/トランスデューサ(ロードセル、圧力計、トルク変換器、変位計等)の信号を増幅し、電流、或いは電圧のアナログ出力をする増幅器(アンプ)です。
応答性に優れ、用途に応じて形状、機能が異なります。

特長

■ 高応答性の直流増幅器
■ 荷重、圧力、トルク、変位などの計測に適しています
■ 別売品でオートゼロ機能を搭載
■ CE Markマーク適合品

スクロールできます

仕様名	仕様内容
ブリッジ電源	DC10 V±0.3V、120 mA以内 (DC2.5 V、DC5 V切換可)
入力範囲	0.35 mV/V～3.5 mV/V
出力	±10 V、±20 mA (非アイソレーション)、
負荷抵抗	500 Ω以上
感度調整範囲	L：1 000倍、M：2 000倍、H：3000倍各設定に対して　1/1～1/4倍を調整
零点調整範囲	±0.6 mV/V
非直線性(電圧出力)	0.005 %F.S.
温度変化による影響	零点 ±0.2 μV/℃(入力換算)、感度 ±0.005 %F.S./℃
周波数応答範囲	1 Hz又は30 Hz(－12 dB/oct ベッセル型)、25 kHz(－3 dB)
電流出力	DC4 mA～20 mA (非アイソレーション、電圧出力 DC0 V～10 V時) 負荷抵抗 510 Ω以下、非直線性 0.05 %F.S.
使用温度湿度範囲	温度－10 ℃～50 ℃、湿度 85 %RH以下(結露なきこと)
電源電圧	AC100 V (許容可変範囲：AC90V～AC110 V) 50/60 Hz
消費電力	約15 VA
外形寸法 (W×H×D)	49.5 mm×138 mm×173.6mm (突起含まず)
質量	約1.2 kg
別売品	オートゼロ
