３方向の並進力を検出するセンサーです。
簡単な構造であることから、小型化が可能で把持力検出等の用途に最適です。
ベクトルセンサーを使用する事で、力の方向の検出も可能です。

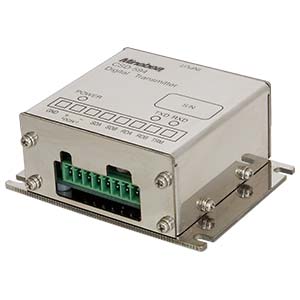

専用のトランスミッターを接続して使用すれば、制御機器との接続も簡単に行う事ができます。
特長
■小型、高速デジタル出力 (ボーレート：921.6 kbps)
■最大16台並列接続可能
-
-
スクロールできます
仕様名
仕様内容
ブリッジ電源 DC5 V±0.25 V、45 mA以内 測定対象 ベクトルセンサー 入力範囲 Fx/Fy : ±300 ×10⁻⁶ひずみ～±5 000 ×10⁻⁶ひずみ
Fz : ±300 ×10⁻⁶ひずみ～±1 000 ×10⁻⁶ひずみゼロ点調整範囲 ベクトルセンサー定格出力の±100 % デジタル出力 シリアルデータ (差動出力) 非直線性 ±0.05 %F.S. 温度特性 ゼロ点 ±2 μV/℃、感度 ±0.05 %/℃ 周波数応答性 約100 Hz インターフェイス仕様 RS-485準拠 (RS-422準拠は注文時に選択可能)
ボーレート 921.6 kbps
データービット長 8 bit
パリティービット 無し
スタートビット 1 bit
ストップビット 1 bit
伝達方式 半2重
アドレス 0～F (スレーブ側接続数：最大16)
ターミネーション 内蔵 (端子台接続により有無選択)
レスポンス 約0.5 ms (マスター→スレーブ→マスター)コマンド 計測モード：データ出力開始、データ出力停止、A/Z、A/Z OFF
ファンクションモード：フィルター設定、出力極性切換
諸元モード：荷重レンジ、アドレス登録
校正モード：Fx、Fy、Fzの各並進力の校正 (ゼロ、スパン)使用温度湿度範囲 －10 ℃～50 ℃、85 %RH以下 (結露なきこと) 電源 DC5 V (DC4.8 V ~ 5.5 V)、最大約2.5 Ｗ (DC5 Vにて) 外形寸法 (WxHxD) 60 x 80 x 30 mm 質量 約220 g -
カスタム
- ※カスタム製品は量産を前提としております。少ロットの場合は要相談となります。
