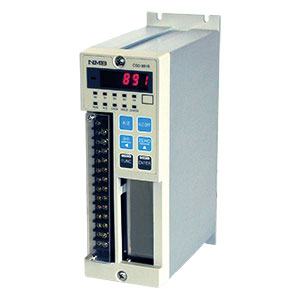

制御盤内蔵用デジタルインジケータ　CSD-891B

ミネベアの変換器/ロードセル用デジタルインジケータ(指示計)は視認性が良く、各種計測・計装用計重システムにおいてセンサーからのシグナルを増幅し、値の表示、アナログ/デジタルデータの出力及び、計重システムの制御(コントロール)、監視(モニタリング)等の機能を備えています。ミネベアインテックのインジケータは、ひょう量モジュールにおける精度10000e class Ⅲを実現しています。高速変換、10msからの応答時間が可能です。また、10/100 Mbits/sのLANアダプタを内蔵しています。

特長

■ 制御盤内蔵に適した小型サイズ
■ コンピューター、シーケンサー等とのインターフェイスが豊富
■ CC-Link対応

スクロールできます

仕様名	仕様内容
ブリッジ電源	DC10 V±0.25V　120 mA以内 (DC5 V、2.5 V 切換可）リモートセンシング付
入力範囲	0.2 mV/V～3.1 mV/V入力にてF.S.設定可能（ブリッジ電源 DC10 Vの時）
零点調整範囲	－2.5 mV/V～2.5 mV/V
非直線性	0.01 %F.S.
温度変化による影響	零点 ±0.2 μV/℃(入力換算、0.3mV/V～3.1 mV/V入力にてF.S.設定時) 感度 ±0.0015 %F.S./℃ (入力換算、0.3 mV/V～3.1 mV/V入力にてF.S.設定時)
入力ノイズ	±0.3 μVp-p以下（デジタルフィルター、安定化フィルターデフォルト設定にて）
入力フィルター	4 Hz (2 Hz、6 Hz、8 Hz、10 Hz切換可) (デジタルフィルター、安定化フィルター設定OFFにて)
A/Dサンプリング	200 回/s (100 回/s、50 回/s、20 回/s、10 回/s切換可)
表示範囲	－9 999～99 999
表示回数	20 回/s（4 回/s、50 回/s、100 回/s切換可）
外部制御機能	ZERO、A/Z、A/Z OFF、HOLD、LOCK
コンパレーター機能	設定値　：- 99 999 ~ 99 999 設定数　：S0、S1、S2、S3、S4　5点コンパレータ変換回数　：10 回/s、20 回/s、50 回/s、100 回/s、200 回/s 切換可オープンコレクタ出力機能　：S0、S1、S2、S3、S4　5点
使用温度湿度範囲	温度－10 ℃～50 ℃、湿度 85 %RH以下(結露なきこと)
電源電圧	AC100 V～AC240 V　50/60Hz (許容可変範囲　AC85 V～AC264 V)
消費電力	約16 VA(別売品無し、AC100Vにて)、最大約19 VA(別売品装着、AC100 V～240 Vにて)
外形寸法(W×H×D)	67 mm×208 mm×140.7 mm (突起部含まず)
質量	約1.2 kg(別売品含まず)

取扱説明書
- No.294-1143
- CC-Linkインターフェイス用取扱説明書 No.294-1146
仕様書
- No.382891B
CADデータ
- csd891B.dxf
ソフトウェア/ファームウェア
- CSP+(CC-Link Family System Profile Plus)ファイル 0x0210_CSD-891B_1.00_ja.zip
- 電流出力
- 電圧出力
- ＢＣＤ出力
- CC-Linkインターフェイス
- RS-232Cインターフェイス
- RS-422/485インターフェイス
