ひずみゲージ式センサ/トランスデューサ(ロードセル、圧力計、トルク変換器、変位計等)の信号を増幅し、電流、或いは電圧のアナログ出力をする増幅器(アンプ)です。
応答性に優れ、用途に応じて形状、機能が異なります。

特長

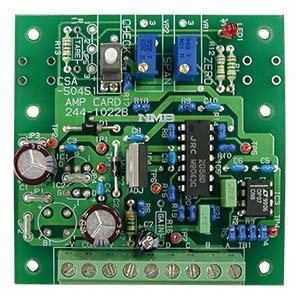

■ プリント基板タイプ
  1 CH (CSA-504S-1B)
  4 CH (CSA-504SB)
  の2種類

  • スクロールできます

    仕様名

    仕様内容

    ブリッジ電源 DC10 V±0.1 V
    感度 1 mV/V入力にて10 V出力
    感度調整範囲 1 000倍 1/1~0.9倍を調整
    入力範囲 0.3 mV/V~3 mV/V
    出力電圧 ±10 V 負荷抵抗 2 kΩ以上
    零点調整範囲 TARE補正 内部固定抵抗により調整、ZERO調整 トリマーにより±0.1 mV/Vを調整
    非直線性(電圧出力) ±0.05 %F.S.以内
    温度変化による影響 零点 ±2 μV/℃以内(入力換算)、感度 ±0.05 %F.S./℃以内
    周波数応答範囲 10 Hz(±3 dB)
    使用温度湿度範囲 温度 0 ℃~50 ℃、湿度 85%RH以下(結露なきこと)
    電源 DC±15 V±0.75 V 150 mA (全チャンネル変換器4点和算時)
    外形寸法 (W×H×D) 70 mm×70 mm×20 mm (但し突起部含まず)
    質量 約0.2 kg
  • 取扱説明書

    CADデータ

カスタム

  • カスタム製品は量産を前提としております。少ロットの場合は要相談となります。
