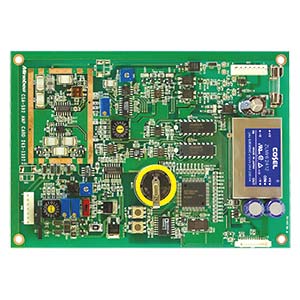

タイバーゲージ用トランスミッター CSA - 592

タイバー計測システムとは
ひずみゲージを利用した伸び計で、専用のひずみゲージを内蔵し、射出成形機の型締め機構部にあるタイバーに装着して型締め力(張力)を計測するセンサです。
■費用の発生するタイバーへの追加工や、面倒なひずみゲージの接着は一切不要です。
■絶縁性が高く、電気的な耐ノイズ性に優れます。
■取付治具は、脱着が容易な検査用とコストが安く、長期安定性に優れた制御用の２種類からお選び下さい。
■接続する指示計によりパソコンにデータを取り込んで型締め力を記録、管理できます。
使用例
■バランス調整
タイバーに分散される型締め力のばらつきを測定し、金型の嵌合が均等になる様に調整する事を目的としています。
■過負荷検出
タイバーへの過負荷を検出します。
■稼働管理
パソコンを利用して型締め力を記録します。
■制御
型締め動作の制御に利用します。

特長

■ タイバーゲージ専用のトランスミッターです。
■ 射出成形機の型締め動作の制御に適しています。

スクロールできます

仕様名	仕様内容
ブリッジ電源	DC8 V±0.3V 30 mA以内
測定対象	タイバーゲージ(350 Ωタイプ2個1組) 1 台
入力範囲	±300 μst ~ ±2 000 μst
出力電圧	±10 V出力
出力負荷抵抗	2 kΩ以上
零点調整範囲	粗調整約±10 000 μst 16段ロータリースイッチにより調整微調整約±3 000 μst 粗調整、微調整トリマーにより調整
感度調整範囲	粗調整 16段ロータリースイッチにより調整微調整トリマーにより調整
非直線性	0.1 %F.S.
温度変化による影響	零点 ±10 μV/℃(入力換算) 、感度 ±0.05 %F.S./℃
CALIB	300 μST±15 μst 1点
周波数応答範囲	約100 Hz、又は約30 Hz (基板上ディップスイッチにて選択)
使用温度湿度範囲	温度 0 ℃～50 ℃、湿度 80 %RH以下(結露なきこと)
電源電圧	DC24 V(DC18 V～DC36V)
消費電力	約0.15A (DC24 V時)
外形寸法(W×H×D)	160 mm×110 mm×20 mm(突起部含まず）
質量	約0.5 kg

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

型式

外形寸法
(WxHxD)
[mm]

質量(約)
[kg]

CSA-592 160 ×110 ×20 (突起部含まず）5 0.5
取扱説明書 1 冊
ヒューズ(2 A) 1 個
接続ケーブル＜A＞ 1 本（入出力用：0.3 m 先端柳線）
取扱説明書
- No.294-1444
仕様書
- No.351592
CADデータ
- csa592.dxf
