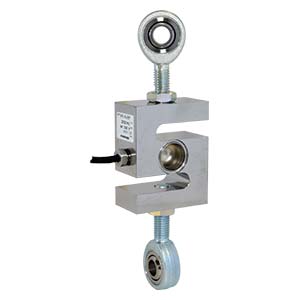

産業用はかりなどに使用されるロードセルです。
特長
耐環境性に優れたステンレス製で、タンクスケール/ホッパースケール、その他各種引張計重装置に適しています。OIML R60(C3)認定品。
-
-
スクロールできます
仕様名
仕様内容
OIML R60に基づく精度等級 C3 最大ロードセル目量数 3,000 定格容量 200kg～2t 最小検定目量 20g～200g 許容過負荷 150 %R.C. 限界過負荷 200 %R.C. 定格出力 引張荷重：－2 mV/V±0.02 mV/V, 圧縮荷重：2 mV/V±0.02 mV/V 非直線性 0.023 %R.O. ヒステリシス 0.023 %R.O. 繰り返し性 0.010 %R.O. クリープ 0.016 %R.O./30 min クリープ回復 0.016 %R.O./30 min 推奨印加電圧 12 V以下 最大印加電圧 20 V 零バランス ±0.02 mV/V 入力抵抗 420 Ω±40 Ω 出力抵抗 350 Ω±5 Ω 絶縁抵抗 2,000 MΩ 以上(DC50 V)（ブリッジ～本体間） 温度補償範囲 －10 ℃～40 ℃ 許容温度範囲 －20 ℃～80 ℃ 零点の温度影響 0.014 %R.O./10 ℃ 出力の温度影響 0.012 %LOAD/10 ℃ 保護等級 IP68相当 起歪体の材質 ステンレス鋼 疲労寿命 定格容量で1,000,000回 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
定格容量
[kg]定格容量
[t]質量(約)
[kg]固有振動数
[Hz]定格変位量
(参考値)
[mm]ケーブル
3D CADデータ[STEP]
CADデータ[DXF]
製品仕様書
取扱説明書
U2S1-200K-C3 200 0.9 2000 0.10 φ4.7、4芯シールド付6 m直結、 先端Ｙ型圧着端子付 U2S1-200K.STEP u2s1_200k.DXF No.KT53538-2_A No.KT60247-1-G U2S1-250K-C3 250 0.9 2000 0.10 φ4.7、4芯シールド付6 m直結、 先端Ｙ型圧着端子付 U2S1-250K.STEP u2s1_200k.DXF No.KT53538-2_A No.KT60247-1-G U2S1-500K-C3 500 0.9 2000 0.15 φ4.7、4芯シールド付6 m直結、 先端Ｙ型圧着端子付 U2S1-500K.STEP u2s1_200k.DXF No.KT53538-2_A No.KT60247-1-G U2S1-1T-C3 1 0.9 2000 0.30 φ4.7、4芯シールド付6 m直結、 先端Ｙ型圧着端子付 U2S1-1T.STEP u2s1_200k.DXF No.KT53538-2_A No.KT60247-1-G U2S1-2T-C3 2 2.0 2500 0.30 φ4.7、4芯シールド付6 m直結、 先端Ｙ型圧着端子付 U2S1-2T.STEP u2s1_2t.DXF No.KT53538-2_A No.KT60247-1-G -
- ロードボタン
- スフェリカルロッドエンド
カスタム
- ※カスタム製品は量産を前提としております。少ロットの場合は要相談となります。
