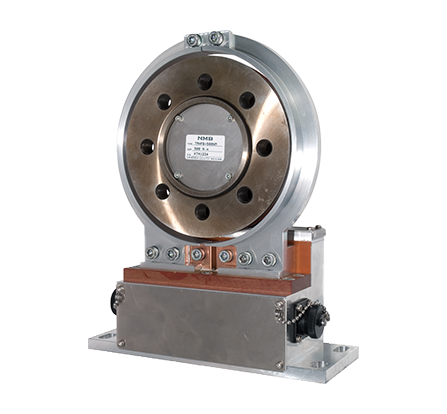

フランジ型トルク変換器 TMHFBシリーズ

フランジタイプ光伝送方式のトルク変換器です。光により信号を伝送するフランジタイプのTMHSA型、TMHSB型、TMHS型、TMHFB型、TMOFB型のラインアップを取り揃えています。
低ノイズ化、省スペース構造、高速回転対応の特長に加え、高剛性・優れた耐疲労性能で安定して使用いただけます。また専用ひずみゲージや専用アンプと組み合わせていただくことで長期安定性や高精度を実現します。

特長

■薄型フランジ・小径構造による省スペース構造/ベアリングレス構造による高回転/
 光伝送方式、 デジタル信号伝達による低ノイズ化仕様。
・最高回転数:15,000 rpm
・検量精度:±0.05% R.O.の高精度を達成(専用アンプ(CSA-562B)との組合せによる)
・特許の光伝送方式によるデジタル信号伝達、高精度低ノイズを実現
(USA 特許 PAT No.US6.472.656.B2、日本特許 第 3448738 号、第 3453654 号)
■ステーター(アンテナ部)の分割構造採用により取り付け、取り外しが容易。

  • スクロールできます

    仕様名

    仕様内容

    定格容量 ±100N・m~±10 kN・m
    許容過負荷 240 %R.C.
    限界過負荷 400 %R.C.
    定格出力 ±10 V
    検量精度 ±0.05 %R.O. (高精度型:±0.03 %R.O.)、
    (非直線性、ヒステリシス、繰り返し性含む)
    許容温度範囲 -10 ℃ ~60 ℃
    零点の温度影響 0.05 %R.O./10℃
    出力の温度影響 0.05 %LOAD/10℃
    回転による零点の変動 0.5 %R.O.p-p(WB=1 kHz時)
    保護等級 IP54相当
    材質 (ローター部) 合金鋼
    材質 (ステーター部) アルミニウム合金
  • 以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

    スクロールできます

    型式

    定格容量
    [N・m]

    定格容量
    [kN・m]

    最高回転数
    [rpm]

    回転による零点の変動 (ノイズ)
    [%R.O.p-p]

    機械特性
    慣性モーメント
    [kg・cm²]

    機械特性
    ねじり剛性
    [kN・m/rad]

    機械特性
    ねじり固有振動数
    [KHz]

    機械特性
    曲げ固有振動数ラジアル方向
    [KHz]

    機械特性
    曲げ固有振動数スラスト方向
    [KHz]

    機械特性
    定格負荷時の ねじれ角度
    [°]

    機械特性
    精度的 許容曲げ荷重
    [N]

    機械特性
    精度的 許容スラスト荷重
    [N]

    CADデータ[DXF]

    3D CADデータ[STEP]

    質量[ローター部](約)
    [kg]

    質量 [ステーター部]
    [kg]

    TMHFB-100NM ±100 15000 0.5 96.94 90.32 1.833 1.645 1.481 0.063 150 130 tmhfb_200nm.dxf TMHFB-100NM.STEP 3 2.8
    TMHFB-200NM ±200 15000 0.5 96.96 188.1 2.183 1.667 1.715 0.061 300 260 tmhfb_200nm.dxf TMHFB-200NM.STEP 3 2.8
    TMHFB-500NM ±500 15000 0.5 97.3 834.8 4.255 6.452 5 0.034 750 650 tmhfb_1knm.dxf TMHFB-500NM.STEP 3 2.8
    TMHFB-1KNM ±1 15000 0.5 97.5 1715 5.556 7.692 5.556 0.033 1500 1300 tmhfb_1knm.dxf TMHFB-1KNM.STEP 3 2.8
    TMHFB-2KNM ±2 10000 0.5 238.5 3430 4.348 6.897 3.846 0.032 3000 2600 tmhfb_3knm.dxf TMHFB-2KNM.STEP 5.2 3
    TMHFB-3KNM ±3 10000 0.5 238.8 5145 4.651 7.143 4 0.031 4500 3900 tmhfb_3knm.dxf TMHFB-3KNM.STEP 5.2 3
    TMHFB-5KNM ±5 6000 0.5 641.8 8577 4.237 6.173 3.289 0.03 7500 6500 tmhfb_5knm.dxf TMHFB-5KNM.STEP 10 3.5
    TMHFB-10KNM ±10 6000 0.5 644.2 12920 4.768 6.757 3.571 0.044 15000 13000 tmhfb_10knm.dxf TMHFB-10KNM.STEP 10 3.5

カスタム

  • カスタム製品は量産を前提としております。少ロットの場合は要相談となります。
