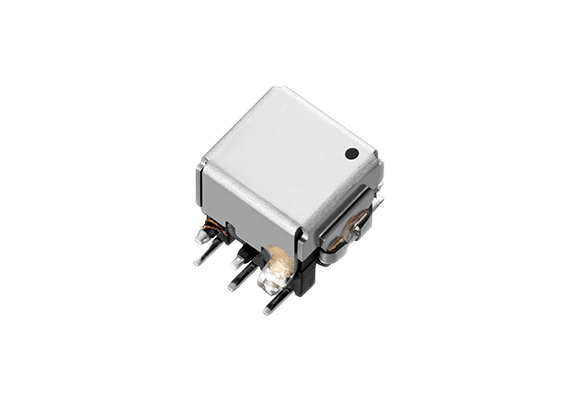

概要
車載の超音波センサー（コーナーセンサー、バックセンサー）駆動用回路に使用されるトランスです。
特長
１、可変型、固定型の両構造のラインナップあります
２、可変型はインダクタンス値の調整ができ、マイクのバラツキを吸収可能
３、電流値改善により長距離センサー用に対応、問題となる外部ノイズ特性を強化。

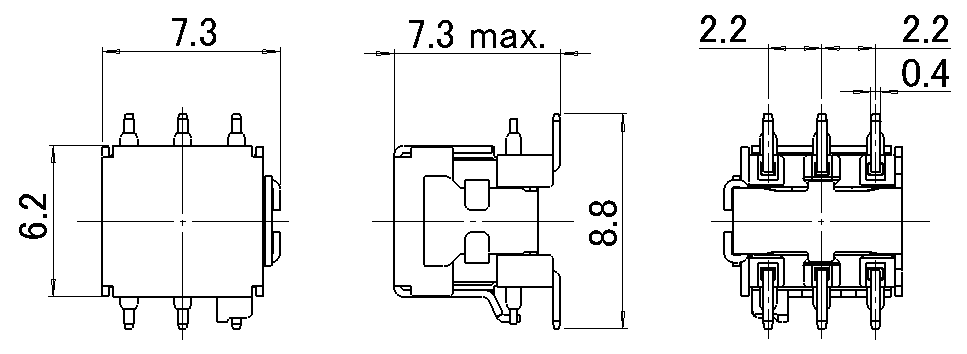

外形図
外形図
単位
mm
仕様
| インダクタンス 下限 [mH] |
インダクタンス 上限 [mH] |
使用周波数 下限 [MHz] |
使用周波数 上限 [MHz] |
無負荷 Q 下限 |
無負荷 Q 上限 |
L可変範囲 下限 [%] |
L可変範囲 上限 [%] |
|---|---|---|---|---|---|---|---|
| 0.1 | 4.0 | 0.01 | 0.10 | 15 | 70 | -8 | 8 |
| インダクタンス 下限 [mH] |
インダクタンス 上限 [mH] |
使用周波数 下限 [MHz] |
使用周波数 上限 [MHz] |
無負荷 Q 下限 |
無負荷 Q 上限 |
||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.1 | 4.0 | 0.01 | 0.10 | 15 | 70 |
| L可変範囲 下限 [%] |
L可変範囲 上限 [%] |
||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| -8 | 8 |
梱包図面
| Q'ty [pcs./reel] |
Tape Dimensions A [mm] |
Tape Dimensions B [mm] |
Tape Dimensions C a [mm] |
Tape Dimensions C b [mm] |
Tape Dimensions D a [mm] |
Tape Dimensions D b [mm] |
Tape Dimensions E a [mm] |
Tape Dimensions E b [mm] |
Tape Dimensions F a [mm] |
Tape Dimensions F b [mm] |
Tape Dimensions G [mm] |
Tape Dimensions H a [mm] |
Tape Dimensions H b [mm] |
Reel Dimensions I a [mm] |
Reel Dimensions I b [mm] |
Reel Dimensions J a [mm] |
Reel Dimensions J b [mm] |
Reel Dimensions K a [mm] |
Reel Dimensions K b [mm] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 500 | 9.4 | 11.4 | 21.0 | 0.2 | 24 | 0.2 | 12 | 0.1 | 11.5 | 0.1 | 7.3 | 0.4 | 0.1 | Φ330 | Φ2 | 29.5 | 1 | 25.5 | 1 |
