ポリゴンミラースキャナモーター

EF type

概要

モーター方式:3相DCブラシレスモーター
回転方向:CW or CCW
ドライバー回路内蔵
外部クロックによるPLL制御
軸受:内製オイル動圧軸受で低振動、安定高速回転
高精度回転:カスタムIC, 内製軸受で高速、低ジッター実現
(~ 42,000/min、0.025% max.)

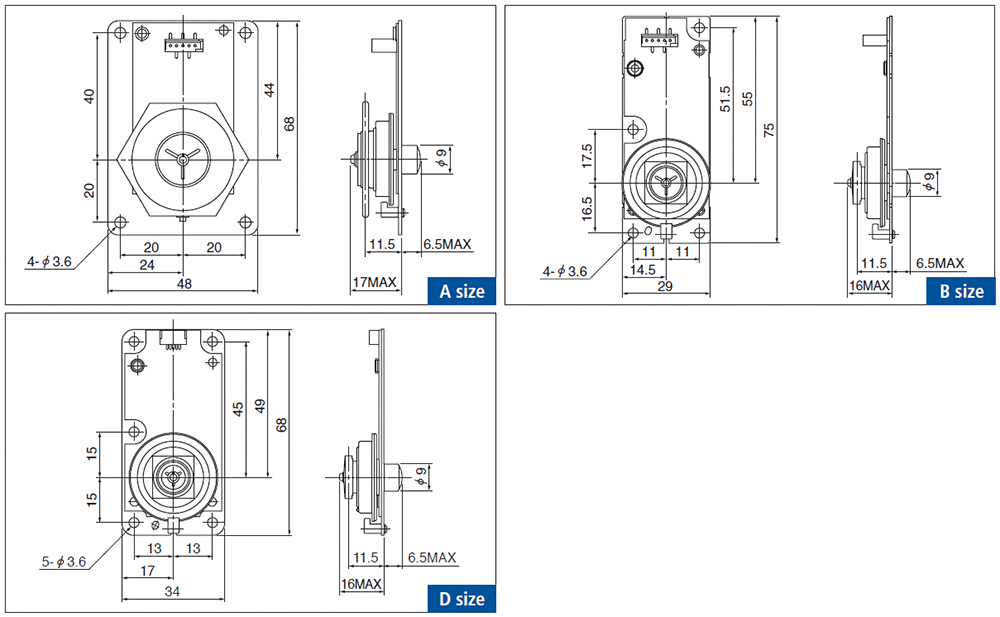

外観図

仕様

使用電圧
最小
[VDC]
使用電圧
定格
[VDC]
使用電圧
最大
[VDC]
回転数
最小
[/min]
回転数
最大
[/min]
電流
最大
[A]
ジッター
最大
[%]
面倒れ
最大
[秒]
起動時間
最大
[秒]
21.6 24.0 26.4 20000 42000 0.5 0.025 150 4.5
使用電圧
最小
[VDC]
使用電圧
定格
[VDC]
使用電圧
最大
[VDC]
回転数
最小
[/min]
回転数
最大
[/min]
電流
最大
[A]
ジッター
最大
[%]
21.6 24.0 26.4 20000 42000 0.5 0.025
面倒れ
最大
[秒]
起動時間
最大
[秒]
150 4.5

お客様のご要望に応じたカスタム対応品となりますので詳細仕様及び受注ロットについては弊社営業にお問い合わせ下さい。
