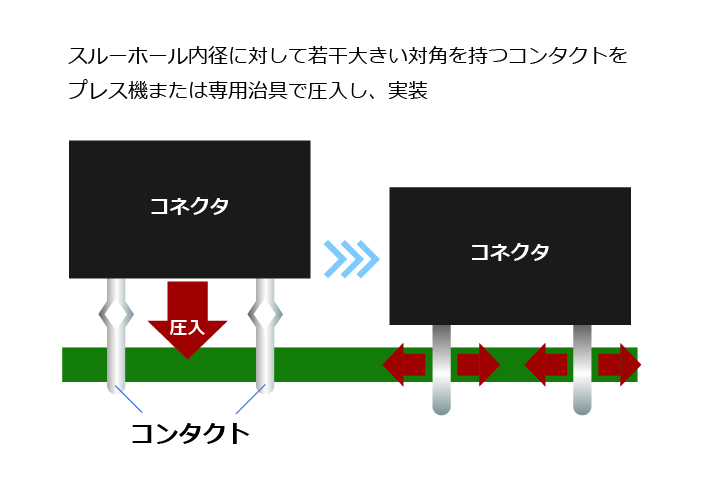

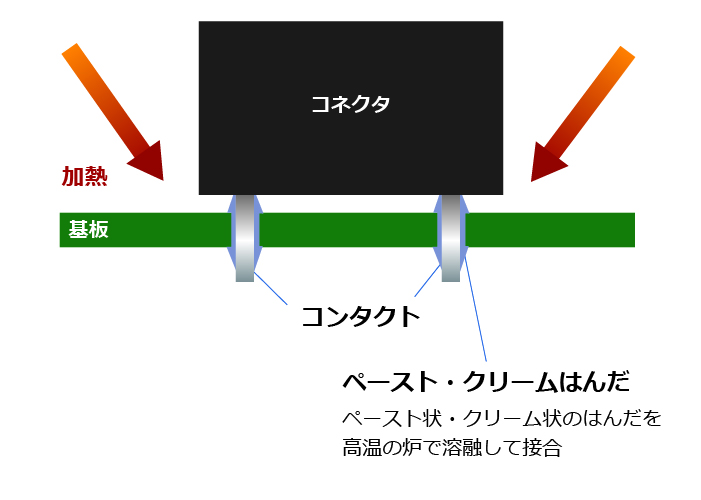

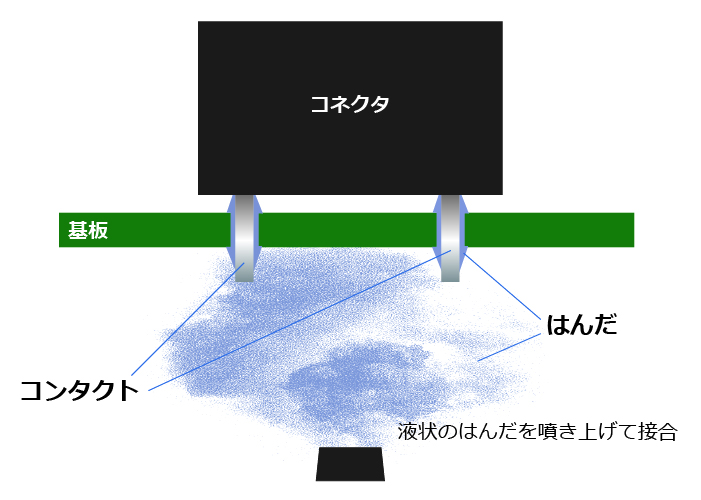

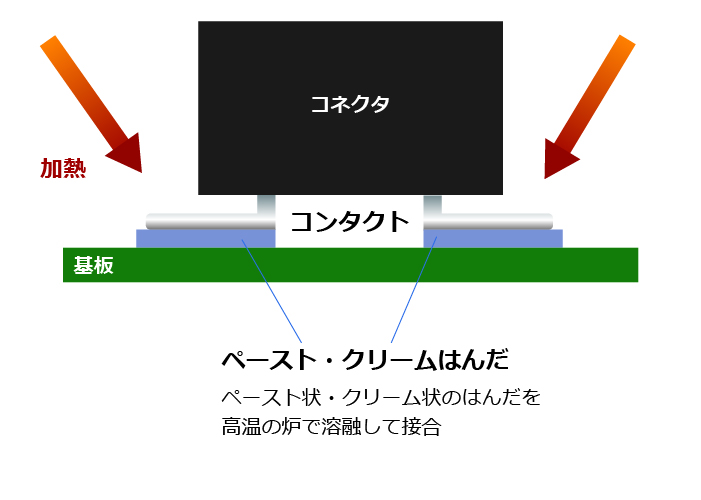

コネクタの結線・実装方法

はんだ付けは、低融点のはんだ合金を熱で溶かし、コネクタの端子とケーブルのリード線を強固に接合する接続方法です。この方法の大きな特長は、非常に高い電気的信頼性と低い接触抵抗が得られる点にあります。そのため、微細な信号を扱う小型コネクタや、高周波機器の結線に広く採用されます。

専用の工具（圧着工具）を用いて、コネクタの端子（コンタクト）とケーブルのリード線を強い力で圧迫し、塑性変形させて接続する方法です。具体的には、コンタクトの結線部圧着バレルの中に、被覆を剥いだケーブルを入れ、工具で圧縮荷重を加えて両者を塑性変形させます。作業性や強度、接続性に優れ、ケーブル接続にはよく使われる方法です。

コネクタとケーブルに圧力を加え、コンタクトピン（Uコンタクト）にリード線をはさみこむことで接続させる方法です。コンタクトピンの先端でケーブルの被覆を突き破るので、圧着接続のように被覆を剥ぐ必要はありません。また、一括接続のため多芯になるほど工程で優位性があります。

はんだ付けよりも高い融点を持つ合金（ろう材）を溶かして接合する方法です。高温で接合するため、より強度の高い接続が可能で、機械的強度が求められる場合に採用されます。

熱や圧力を加えて金属を溶かし、完全に一体化させて接続する方法です。母材同士を溶かして接続させるため強度が高いのが特徴です。

リード線を端子に固く巻き付け、その締付力の弾性エネルギーによって接続を維持させる方法です。はんだや熱を使わないため、熱損傷がありません。

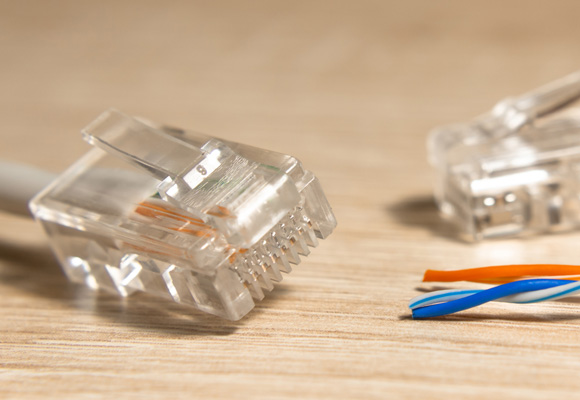

コネクタの端子に設けられた突起でケーブルの絶縁被覆を突き破り、リード線に直接接触させる方法です。代表的なものにLANケーブルがあります。圧接接続と似ていますが、より強固な突き刺しで接触を確保します。接続部の信頼性は、使用環境やケーブルの種類に依存する場合があります。
