1. 回転機器
  2. 電磁クラッチ/ブレーキ

SBタイプ

乾式単板クローズ形ブレーキ(負作動形)

電磁石の作用を利用して動作する製品で、クラッチは動力を伝達・遮断、ブレーキは回転運動を制動・保持させる機能を持っています。

  • 以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

    スクロールできます

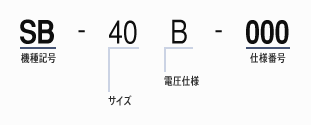

    型式

    質量
    [kg]

    静摩擦トルク
    [N・m]

    電圧 DC
    [V]

    入力 (20℃)
    [W]

    SB-40 360.00 0.3 24 6
    SB-50YB2 900.00 0.8 24 12
  • 以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

    スクロールできます

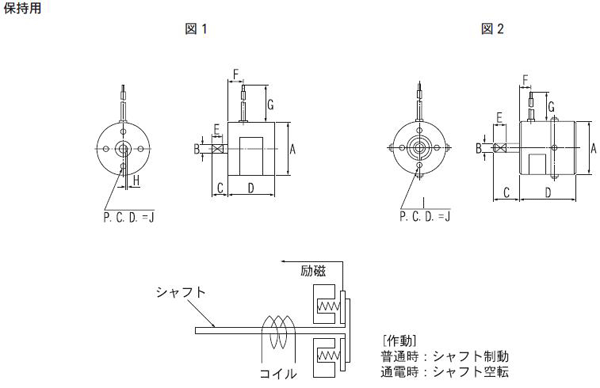

    型式

    寸法 A
    [mm]

    寸法 B H7
    [mm]

    寸法 C
    [mm]

    寸法 D
    [mm]

    寸法 E
    [mm]

    寸法 F
    [mm]

    寸法 G
    [mm]

    寸法 H
    [mm]

    寸法 I
    [mm]

    寸法 J
    [mm]

    SB-40 φ44 +0
    φ6 -0.012
    15 39 12 13 300 min 0.5 M4 深さ4(両側) φ30 ±0.1
    SB-50YB2 φ59 +0
    φ10 -0.015
    30 60 25 13 150 min 0.5 M4 深さ8(シャフト側) φ40 ±0.2
  • 以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

    スクロールできます

    型式

    慣性モーメントJ
    [×10-5kg・m2]

    SB-40 0.4650
    SB-50YB2 3.8000
