ミネベアの変換器/ロードセル用デジタルインジケータ(指示計)は視認性が良く、各種計測・計装用計重システムにおいてセンサーからのシグナルを増幅し、値の表示、アナログ/デジタルデータの出力及び、計重システムの制御(コントロール)、監視(モニタリング)等の機能を備えています。ミネベアインテックのインジケータは、ひょう量モジュールにおける精度10000e class Ⅲを実現しています。高速変換、10msからの応答時間が可能です。また、10/100 Mbits/sのLANアダプタを内臓しています。
特長

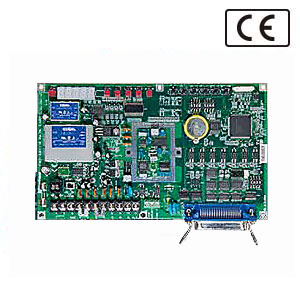

■ ワンボードのシンプルな形状
■ 供給電源電圧DC24 V
■ 豊富な校正機能
■ 高精度、高分解能
■ デジタル出力標準装備 (CSD-581-15)
■ RS-232C標準装備 (CSD-581-74)
■ CSD-581-15 : CE Mark マーク適合品
-
-
スクロールできます
仕様名
仕様内容
ブリッジ電源 DC10 V±0.5V 120 mA以内 (DC2.5 V切換可) リモートセンシング機能付 入力範囲 0.2 mV/V～3.1 mV/V入力にてF.S.設定可能 (ブリッジ電源 DC10 Vの時) 零点調整範囲 －0.1 mV/V～2.4 mV/V 非直線性 0.01 %F.S. 温度変化による影響 零点 ±0.4 μV/℃、感度 ±0.003 %F.S./℃ A/Dサンプリング 100 回/s 荷重表示 荷重表示又は設定表示 表示範囲 －1 000～11 000 (×2,×5, ×10可) 状態表示 RUN、A/Z、LOCK、HOLD、CHECK 表示回数 4 回/s(20 回/s、50 回/s切換可) オープンコレクター
出力信号RUN、ERROR 外部制御機能 ZERO、A/Z、A/Z OFF、HOLD、LOCK、SEL.1、SEL.2 BCD出力
(CSD-581-15)BCD 5桁、パラレル出力、極性(POL.)付 (マイナスで出力ON、プラスで出力OFF)
P.C.(プリントコマンド)、OVR(オーバー)、ERROR(エラー)、以上オープンコレクター出力 V(ce)=DC30V、I(c)＝ＤＣ20 mA MAXRS-232Cインターフェイス
(CSD-581-74)ボーレート ：600 bps、1 200 bps、2 400 bps、4 800 bps、9 600 bps、19 200 bps、38 400 bpsから選択
データ・ビット長 ：7 bit, 8 bitから選択
パリティー・ビット ：無し, 偶数, 奇数から選択
ストップ・ビット ：1 bit, 2 bitから選択
ターミネーター ：CR＋LF、伝達方法 ：半二重
同期方式 ：調歩同期式、送信データ ：ASCIIコード
入出力モニター LED付、適合プラグ：DE-9S-NR(JAE製)使用温度湿度範囲 温度 -10 ℃～50 ℃、湿度 85 %RH以下(結露なきこと) 電源電圧 DC24 V (DC18V～36 V) 消費電力 最大約9 W (DC24 Vにて) 外形寸法(W×H×D) 220 mm×130 mm×25 mm(部品面以外の突起部含まず) 質量 約250 g(別売品含まず) -
- 取付金具
カスタム
- ※カスタム製品は量産を前提としております。少ロットの場合は要相談となります。
