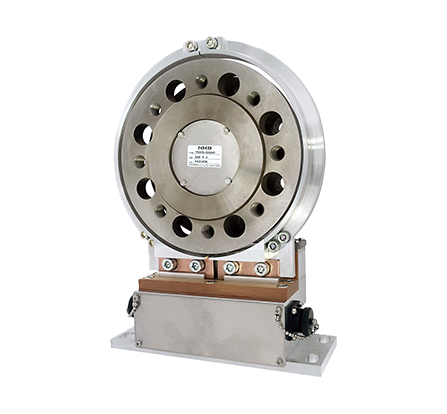

フランジ型トルク変換器 TMOFBシリーズ

カスタム依頼

フランジタイプ光伝送方式のトルク変換器です。光により信号を伝送するフランジタイプのTMHSA型、TMHSB型、TMHS型、TMHFB型、TMOFB型のラインアップを取り揃えています。
低ノイズ化、省スペース構造、高速回転対応の特長に加え、高剛性・優れた耐疲労性能で安定して使用いただけます。また専用ひずみゲージや専用アンプと組み合わせていただくことで長期安定性や高精度を実現します。

特長

■薄型フランジ・小径構造による省スペース構造/ベアリングレス構造による高回転/
　光伝送方式､デジタル信号伝達による低ノイズ化仕様。
・最高回転数：10,000 rpm
・検量精度：±0.05％ R.O.の高精度を達成（専用アンプ（CSA-562B）との組合せによる）
・特許の光伝送方式によるデジタル信号伝達、高精度低ノイズを実現
（USA 特許 PAT No.US6.472.656.B2、日本特許第 3448738 号、第 3453654 号）
■ステーター（アンテナ部）の分割構造採用により取り付け、取り外しが容易。

スクロールできます

仕様名	仕様内容
定格容量	±500N･m～±5 kN･m
許容過負荷	240 %R.C.
限界過負荷	400 %R.C.
定格出力	±10 V
検量精度	±0.05 %R.O. (非直線性、ヒステリシス、繰り返し性含む)
応答周波数	1 kHz
許容温度範囲	－10 ℃ ～60 ℃
零点の温度影響	0.05 %R.O./10℃
出力の温度影響	0.05 %LOAD/10℃
回転による零点の変動	0.5 %R.O.p-p(WB＝1 kHz時)
保護等級	IP54相当
材質 (ローター部)	合金鋼
材質 (ステーター部)	アルミニウム合金

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

型式	定格容量 [N･m]	定格容量 [kN･m]	最高回転数 [rpm]	回転による零点の変動 (ノイズ) [%R.O.p-p]	機械特性慣性モーメント [kg･cm²]	機械特性ねじり剛性 [kN･m/rad]	機械特性ねじり固有振動数 [KHz]	機械特性曲げ固有振動数ラジアル方向 [KHz]	機械特性曲げ固有振動数スラスト方向 [KHz]	機械特性定格負荷時のねじれ角度 [°]	機械特性精度的許容曲げ荷重 [N]	機械特性精度的許容スラスト荷重 [N]	CADデータ[DXF]	3D CADデータ[STEP]	質量[ローター部](約) [kg]	質量 [ステーター部] [kg]
TMOFB-500NM	±500		10000	0.5	238	834.8	2.778	4.167	3.175	0.034	750	650	tmofb_3knm.dxf	TMOFB-500NM.STEP	5.2	3
TMOFB-1KNM		±1	10000	0.5	238.2	1715	3.333	5.263	3.333	0.033	1500	1300	tmofb_3knm.dxf	TMOFB-1KNM.STEP	5.2	3
TMOFB-2KNM		±2	10000	0.5	238.4	3430	3.998	6.647	3.498	0.032	3000	2600	tmofb_3knm.dxf	TMOFB-2KNM.STEP	5.2	3
TMOFB-3KNM		±3	10000	0.5	238.8	5145	4.651	7.143	4	0.031	4500	3900	tmofb_3knm.dxf	TMOFB-3KNM.STEP	5.2	3
TMOFB-5KNM		±5	6000	0.5	641.8	8577	4.237	6.173	3.289	0.030	7500	6500	tmofb_5knm.dxf	TMOFB-5KNM.STEP	10	3.5

製品仕様書OPT-563B
接続用電源ボックス
- OPT-563B接続用電源ボックス DBX-001 No.353DBX001
製品仕様書
ケーブル
- 接続ケーブル CAC-169B No.KT52587-1
- Connecting cable CAC-169B-30M No.KT52587-1
取扱説明書
- KT60443-1
- OPT-563B接続用取扱説明書 No.294-1629
仕様書
- φ11、10芯シールドケーブル両端コネクタ付(CAC-169A-10 m、20 m、CAC-169B-30 m)
- 専用トランスミッター CSA-562B
- OPT-563B接続用電源ボックス(DBX-001)
