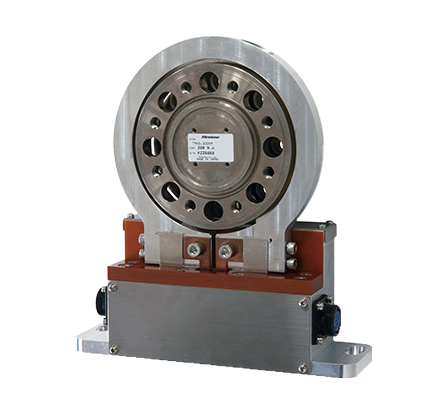

フランジ型トルク変換器 TMHSシリーズ

フランジタイプ光伝送方式のトルク変換器です。光により信号を伝送するフランジタイプのTMHSA型、TMHSB型、TMHS型、TMHFB型、TMOFB型のラインアップを取り揃えています。
低ノイズ化、省スペース構造、高速回転対応の特長に加え、高剛性・優れた耐疲労性能で安定して使用いただけます。また専用ひずみゲージや専用アンプと組み合わせていただくことで長期安定性や高精度を実現します。

特長

■高精度/小型軽量 ・ベアリングレス構造による高回転仕様 。
・最高回転数:16,000 rpm~25,000 rpm対応
・検量精度:アナログ出力 0.05 %R.O.、デジタル出力 0.02 %R.O. を達成
・特許の光伝送方式によるデジタル信号伝達、高精度低ノイズを実現
(USA 特許 PAT No.US6.472.656.B2、日本特許 第 3448738 号、第 3453654 号)
■ステーター(アンテナ部)の分割構造採用により取り付け、取り外しが容易。
■専用トランスミッター OPT-563Bあり。

  • スクロールできます

    仕様名

    仕様内容

    定格容量 ±100 N・m~±3 kN・m
    許容過負荷 150 %R.C.
    限界過負荷 300 %R.C.
    定格出力 ±10 V
    検量精度 周波数出力:±0.02 %R.O.、電圧出力:±0.05 %R.O.)、
    (非直線性、ヒステリシス、繰り返し性含む)
    許容温度範囲 -10 ℃ ~70 ℃
    使用温度範囲 0 ℃ ~60 ℃ (結露なきこと)
    零点の温度影響 0.02 %R.O./10℃
    出力の温度影響 0.03 %LOAD/10℃
    回転による零点の変動 0.5 %R.O.p-p(WB=1 kHz時)
    保護等級 IP54相当
    材質 (ローター部) 合金鋼
    材質 (ステーター部) アルミニウム合金
  • 以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

    スクロールできます

    型式

    定格容量
    [N・m]

    定格容量
    [kN・m]

    最高回転数
    [rpm]

    回転による零点の変動 (ノイズ)
    [%R.O.p-p]

    機械特性
    慣性モーメント
    [kg・cm²]

    機械特性
    ねじり剛性
    [kN・m/rad]

    機械特性
    ねじり固有振動数
    [KHz]

    機械特性
    曲げ固有振動数ラジアル方向
    [KHz]

    機械特性
    曲げ固有振動数スラスト方向
    [KHz]

    機械特性
    定格負荷時の ねじれ角度
    [°]

    機械特性
    精度的 許容曲げ荷重
    [N]

    機械特性
    精度的 許容スラスト荷重
    [N]

    CADデータ[DXF]

    CADデータ[DXF]
    回転検出器 RPM付

    3D CADデータ[STEP]

    質量[ローター部](約)
    [kg]

    質量 [ステーター部]
    [kg]

    TMHS-100NM ±100 25000 0.5 13.51 371.7 5.357 3.375 3.966 0.015 75 65 tmhs_100nm.dxf rpm100.dxf TMHS-100NM.STEP 1.1 2
    TMHS-200NM ±200 25000 0.5 13.52 430.1 5.778 3.497 4.065 0.027 150 130 tmhs_100nm.dxf rpm100.dxf TMHS-200NM.STEP 1.1 2
    TMHS-300NM ±300 25000 0.5 13.54 553.5 6.577 3.763 4.284 0.031 225 195 tmhs_100nm.dxf rpm100.dxf TMHS-300NM.STEP 1.1 2
    TMHS-500NM ±500 22000 0.5 19.05 764.5 6.413 3.919 4.404 0.037 375 325 tmhs_500nm.dxf rpm500.dxf TMHS-500NM.STEP 1.4 2
    TMHS-1KNM ±1 22000 0.5 28.27 1171 6.274 4.016 4.998 0.049 750 650 tmhs_1knm.dxf rpm1K.dxf TMHS-1KNM.STEP 1.8 2
    TMHS-2KNM ±2 16000 0.5 111.6 1706 4.04 2.151 2.672 0.067 800 3750 tmhs_2knm.dxf rpm2K.dxf TMHS-2KNM.STEP 3.7 2
    TMHS-3KNM ±3 16000 0.5 111.7 2106 4.508 2.368 2.844 0.082 1000 12000 tmhs_3knm.dxf rpm2K.dxf TMHS-3KNM.STEP 3.7 2

    * 精度的許容曲げ、スラスト荷重は、出力誤差が0.05 %R.O.生じる荷重(実測値)です。
    * 精度的許容曲げ荷重は、フランジ端面より200 mmの位置に負荷をかけた結果です。
    * いずれも静的荷重に対しての保証です。

  • 製品仕様書
    回転検出器 RPM

    製品仕様書
    ケーブル

カスタム

  • カスタム製品は量産を前提としております。少ロットの場合は要相談となります。
