電気信号により一定角度で回転するモーターで、主にプリンターやコピー機、FAX機などの紙送り部分に使用されます。ローターに永久磁石（Permanent Magnet＝PM）を使用するタイプです。
-
-
1. 小型・高出力トルク
2. 優れた走行静粛性・安定性を実現。 -
定格電圧
[DC V]使用電圧範囲
下限
[DC V]使用電圧範囲
上限

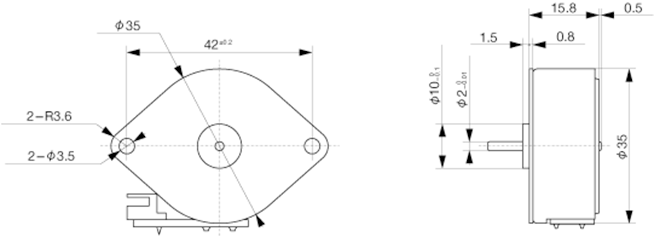

[DC V]外径
[mm]長さ
[mm]ステップ数
ステップ角
[deg]ホールディングトルク

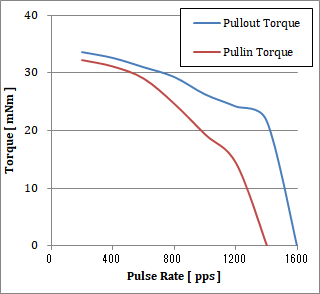

プルアウトトルク
プルイントルク
最大応答周波数
[pps]最大自起動周波数
[pps]定格電流／相(Peak)
[mA]励磁方式
巻線抵抗／相
[Ω]巻線抵抗注釈
絶縁種
24 21.6 26.4 35.0 15.80 96 3.75 35mN･m 26.3mN･m/1000pps 29mN･m/600pps 1600 1200 600 2-2 Phase excitation (Bipolar driving) 13.0 ±10% Class E insulation -
-
-
プリンター、複合機、コピー機、FAX等
-
